Январь 2024
Автоматизация индивидуального теплового пункта производства в г. Лобня
Реализован проект автоматизации индивидуального теплового пункта одного из одном из производств в г. Лобня. Проектом предусматривалось изготовление технической документации, изготовление шкафа автоматики и разработка программного обеспечения для обеспечения непрерывной работы без присутствия персонала.
Состав технологического оборудования:
- Контур отопления:
- регулирующий клапан
- циркуляционная насосная станция из двух насосов
- Контур вентиляции:
- регулирующий клапан
- циркуляционная насосная станция из двух насосов
- Контур ГВС
- регулирующий клапан
- циркуляционный насос
Контур отопления

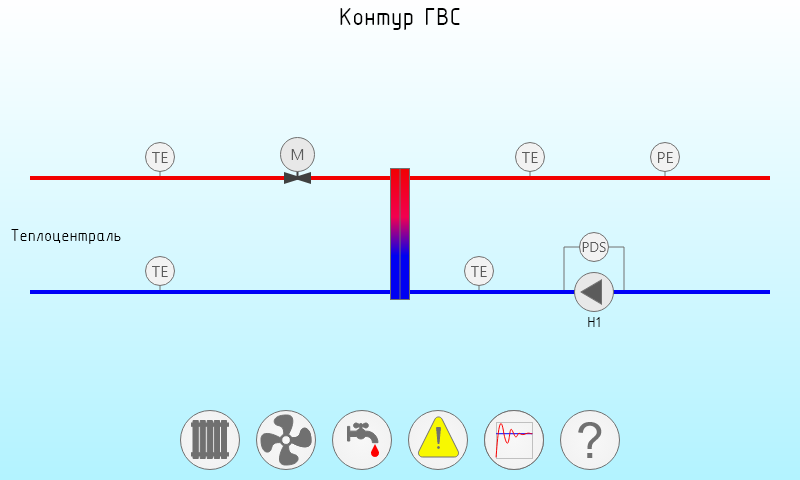

Контур ГВС
Контур отопления

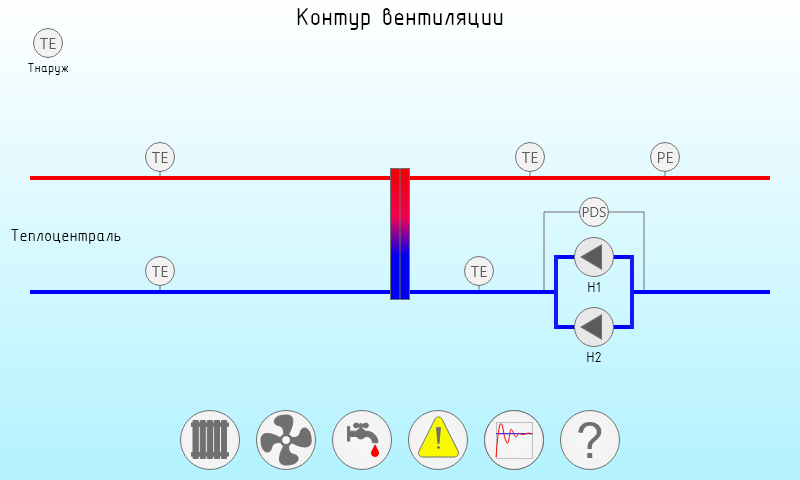

Контур вентиляции
Основной шкаф автоматики
Для обеспечения надёжности работы оборудования применена схема с разделением программируемого логического контроллера и сенсорной панели оператора. В случае выхода из строя панели оператора обеспечивается возможность дистанционного управления.
Состав основного оборудования представлен в таблице ниже
| Контроллер | ОВЕН ПЛК110-24.32-Р[М02] | |
| Панель оператора | ОВЕН СП307 | |
| Пускозащитная аппаратура | CHINT | |
| Корпус шкафа | DKC серия R5ST | |
| Органы индикации и управления (кнопки / лампы / переключатели) | Meyertec |
