Восстановлена газовая котельная
Восстановлена локальная газовая котельная для отопления и снабжения горячей водой нескольких многоквартирных домов.
Состав технологического оборудования:
- Котловой контур:
- два независимых котла с газовыми горелками
- циркуляционные насосы котлов и котлового контура
- Контур отопления:
- регулирующий клапан
- циркуляционная насосная станция из двух насосов
- Контур ГВС
- регулирующий клапан
- циркуляционная насосная станция из двух насосов
- Насосная станция холодного водоснабжения
- повысительная (каскадная) насосная станция из двух насосов
- ёмкость резервной воды для обеспечения подпитки контура отопления

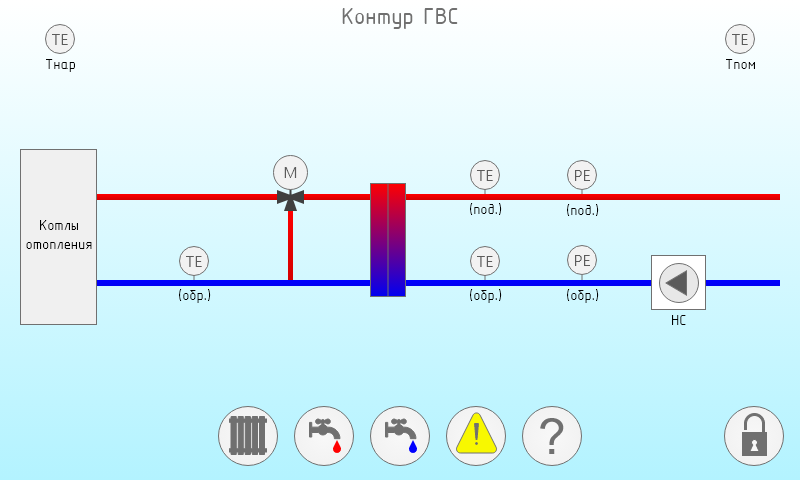

Контур ГВС
Управление котлом

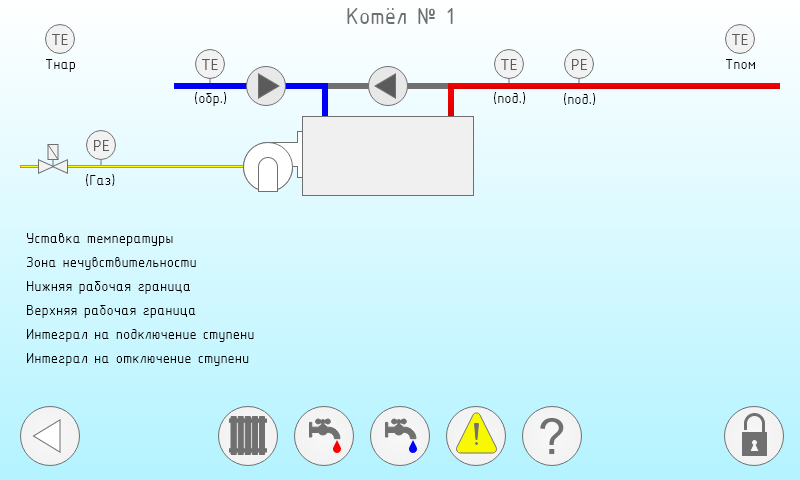

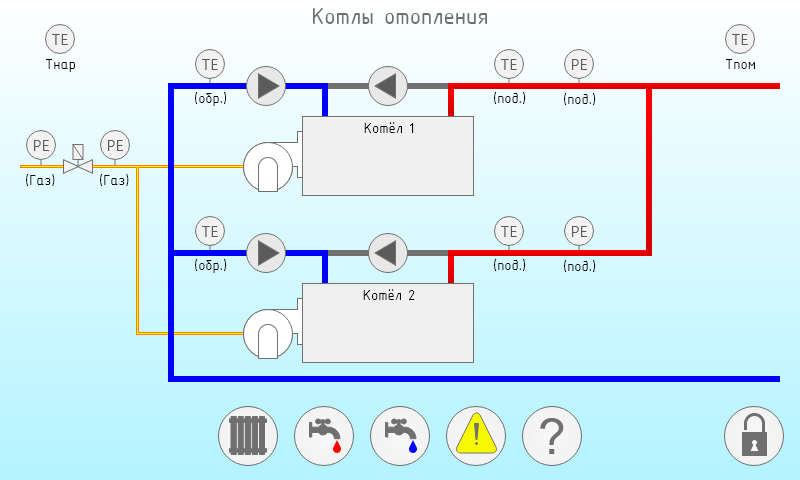

Котловой контур

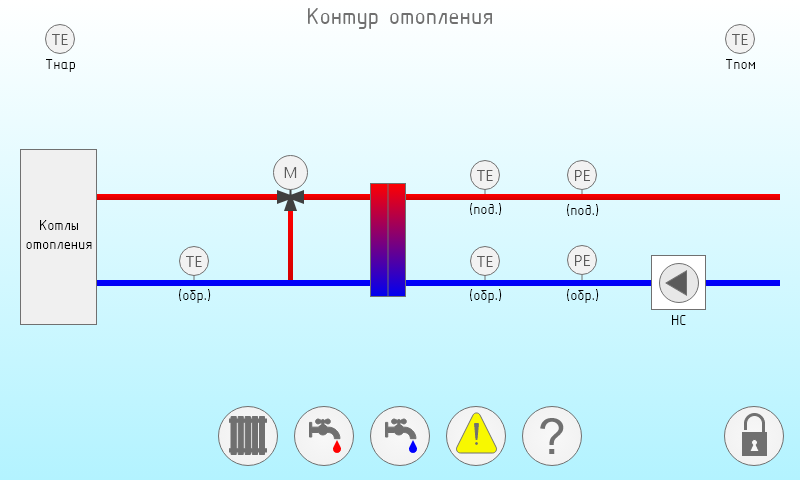

Контур отопления

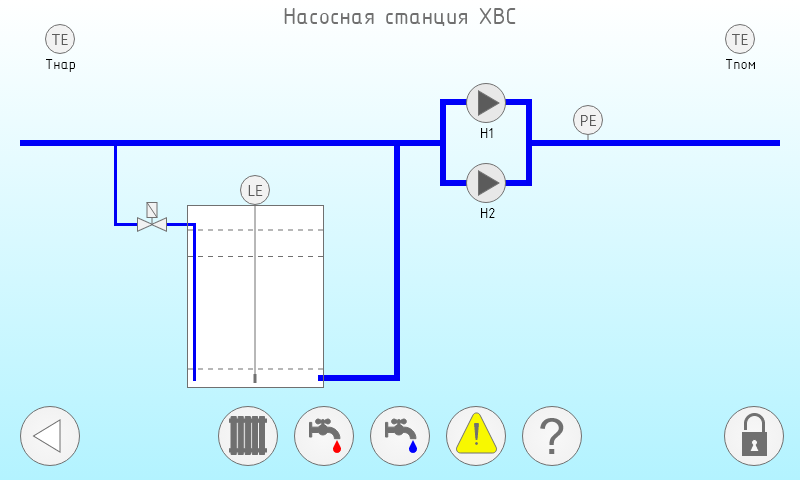

Насосная станция ХВС
Основной шкаф автоматики
Для обеспечения надёжности работы оборудования применена схема с разделением программируемого логического контроллера и сенсорной панели оператора. В случае выхода из строя панели оператора обеспечивается возможность дистанционного управления.
Состав основного оборудования представлен в таблице ниже
| Контроллер | ОВЕН ПЛК110-220.60-Р[М02] | |
| Панель оператора | ОВЕН СП307 | |
| Пускозащитная аппаратура | CHINT | |
| Корпус шкафа | DKC серия CQEN | |
| Преобразователи частоты | Schneider Electric | |
| Органы индикации и управления (кнопки / лампы / переключатели) | Meyertec |
Локальные шкафы автоматики газовых котлов
Газовые котлы управляются отдельными (локальными) шкафами автоматики с возможностью дистанционного управления. Каждый из котлов обеспечен собственным шкафом управления. Для передачи данных в основной шкаф используется сетевой интерфейс RS-485. Таким образом обеспечивается надёжность эксплуатации котельной в целом и предоставление всей необходимой информации на верхний уровень.
Состав основного оборудования представлен в таблице ниже
| Контроллер | ОВЕН КТР-121.220.01.10 | |
| Пускозащитная аппаратура | Schenler | |
| Корпус шкафа | DKC серия R5ST | |
| Органы индикации и управления (кнопки / лампы / переключатели) | Meyertec |
